Máy điều khiển khí nén rack và pinion
>
|
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | OEM |
| Chứng nhận | CE,ATEX,ISO9001 |
| Số mô hình | AT32-AT400 |

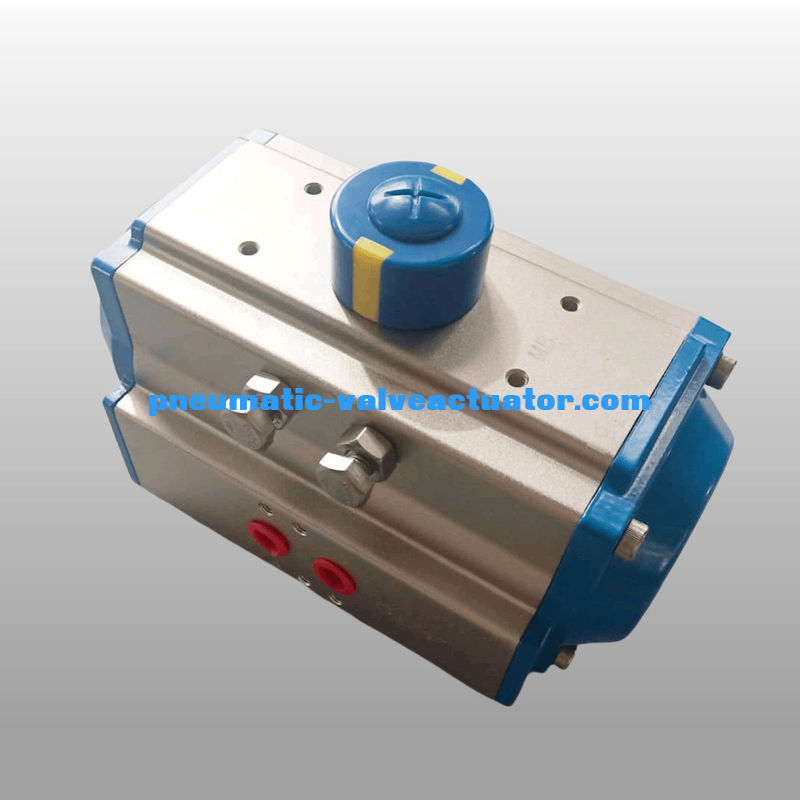

C Series Pneumatic Valve Actuators Rack và Pinion Pneumatic Rotary Actuator
Máy điều khiển khí nén
Máy điều khiển khí nén C Series cung cấp một giải pháp đơn giản và hiệu quả về chi phí cho nhu cầu tự động hóa van của bạn.Động cơ đôi, pít rack đối diện có vòng bi và hướng dẫn ma sát thấp cung cấp hiệu suất cao, tuổi thọ chu kỳ dài và phản ứng nhanh.Những piston có thể được đảo ngược để đảo ngược vòng xoay cho các ứng dụng mở thất bại.
| Vật liệu | Đồng hợp kim nhôm ép |
| góc quay | 0 ~ 90 độ |
| Cấu trúc | Động cơ quay rack và pinion |
| Áp lực làm việc | 2~8bar |
| Điều trị bề mặt | Anodizing cứng |
| Nhiệt độ hoạt động | Nhiệt độ bình thường: -20oC ((-4oF) ~ 80oC (+176oF); Nhiệt độ cao: -15oC ((+5°F) ~ 150oC (+302°F); Nhiệt độ thấp: -40oC ((-104°F) ~ 80oC (+176°F). |
| Kết nối | NAMUR, ISO5211 và DIN3337 |
| Ứng dụng | van bóng, van bướm và máy quay |
| Màu ly | Xám, đen, xanh trời, xanh đậm, đỏ, cam |
Máy điều khiển khí nén hoạt động hai lần
CCW
Không khí đến cổng A buộc các píton ra ngoài, khiến bánh răng quay ngược chiều kim đồng hồ trong khi không khí được thải ra từ cổng B.
Không khí đến cổng B buộc các píton vào bên trong, khiến bánh răng quay theo chiều kim đồng hồ trong khi không khí được thải ra từ cổng A.
CW
Không khí đến cổng A buộc các píton ra ngoài, khiến bánh răng quay theo chiều kim đồng hồ trong khi không khí được thải ra từ cổng B.
Không khí đến cổng B buộc các píton vào bên trong, khiến bánh răng quay ngược chiều kim đồng hồ trong khi không khí được thải ra từ cổng A.
Động cơ bơm bơm ngược
CCW
Không khí đến cổng A buộc các píton ra ngoài, khiến các lò xo nén, bánh răng quay ngược chiều kim đồng hồ trong khi không khí được thải ra từ cổng B.
Mất áp suất không khí ở cổng A, năng lượng được lưu trữ trong các lò xo buộc các píton hướng vào bên trong.
CW
Không khí vào cổng B buộc các píton ra ngoài, khiến các lò xo nén, bánh răng quay ngược chiều kim đồng hồ trong khi không khí được thải ra từ cổng B.
Mất áp suất không khí ở cổng A, năng lượng được lưu trữ trong các lò xo buộc các píton hướng vào bên trong.
| Mô hình | A | B | C | D | H × I | G | N | J | K | L | M | Kết nối hàng không |
| ATO32 | 110 | 45 | 45 | 20 | 50×25 | 12 | 9 | Æ36 | M5×7.5 |
G1/8" |
||
| AT040 | 122 | 60 | 65 | 20 | 80×30 | 14 | 11 | Æ50 | Æ36 | M6 × 10 | M5×7.5 | NAMUR G1/4" |
| AT052 | 147 | 72 | 72 | 20 | 80×30 | 14 | 11 | Æ50 | Æ36 | M6 × 10 | M5×7.5 | NAMUR G1/4" |
| AT063 | 172 | 88 | 83 | 20 | 80×30 | 18 | 14 | Æ70 | Æ50 | M8 × 13 | M6 × 10 | NAMUR G1/4" |
| AT075 | 184 | 100 | 95 | 20 | 80×30 | 20 | 14 | Æ70 | Æ50 | M8 × 13 | M6 × 10 | NAMUR G1/4" |
| AT083 | 204 | 109 | 103 | 20 | 80×30 | 21 | 17 | Æ70 | Æ50 | M8 × 13 | M6 × 10 | NAMUR G1/4" |
| AT092 | 262 | 117 | 109 | 20 | 80×30 | 22 | 17 | Æ70 | Æ50 | M8 × 13 | M6 × 10 | NAMUR G1/4" |
| AT105 | 268 | 133 | 121 | 20 | 80×30 | 26 | 22 | Æ102 | Æ70 | M10 × 16 | M8 × 13 | NAMUR G1/4" |
| AT125 | 301 | 155 | 143 | 20 | 80×30 | 27 | 22 | Æ102 | Æ70 | M10 × 16 | M8 × 13 | NAMUR G1/4" |
| AT140 | 394 | 173 | 152 | 20 | 80×30 | 32 | 27 | Æ125 | Æ102 | M12 × 20 | M10 × 16 | NAMUR G1/4" |
| AT160 | 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | Æ125 | Æ102 | M12 × 20 | M10 × 16 | NAMUR G1/4" |
| AT190 | 528 | 232 | 206 | 30 | 130×30 | 40 | 36 | Æ140 | M16 × 24 | NAMUR G1/4" | ||
| AT210 | 532 | 257 | 226 | 30 | 130×30 | 40 | 36 | Æ140 | M16 × 24 | NAMUR G1/4" | ||
| AT240 | 660 | 291 | 260 | 30 | 130×30 | 50 | 46 | Æ165 | M20 × 25 | NAMUR G1/4" | ||
| AT270 | 740 | 330 | 294 | 30 | 130×30 | 50 | 46 | Æ165 | M20 × 25 | NAMUR G1/2" | ||
| AT300 | 798 | 354 | 336 | 30 | 130×30 | 60 | 46 | Æ165 | M20 × 25 | NAMUR G1/2" | ||
| AT350 | 880 | 408 | 385 | 30 | 130×30 | 60 | 46 | Æ165 | M20 × 25 | NAMUR G1/2" | ||
| AT400 | 950 | 464 | 516 | 30 | 130×30 | 60 | 55 | Æ254 | Æ165 | 8-M16 × 25 | M20 × 25 | NAMUR G1/2" |
Ứng dụng sản phẩm
AT series Rack & Pinion Pneumatic Actuator được làm bằng hai piston được điều khiển bởi các rack và pinion. Có hai mô hình. Một là mô hình hành động kép, và mô hình khác là mô hình Spring Return,có thể phù hợp với các loại dễ cháy, môi trường ăn mòn, bụi bặm, từ trường mạnh, bức xạ, rung động ăn mòn trong nhà hoặc ngoài trời.
Tự động điều khiển trong lĩnh vực điện, hóa dầu, luyện kim, dầu mỏ, khí đốt, thành phố, xây dựng, thoát nước, ngành công nghiệp hóa học, lọc dầu, khai thác mỏ, nhà máy điện, luyện kim, kiến trúc,thuốc, thực phẩm, khí đốt, nghiên cứu khoa học, vv
