Máy điều khiển khí nén rack và pinion
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | OEM |
| Chứng nhận | CE,ATEX,ISO9001 |
| Số mô hình | AT32-AT400 |

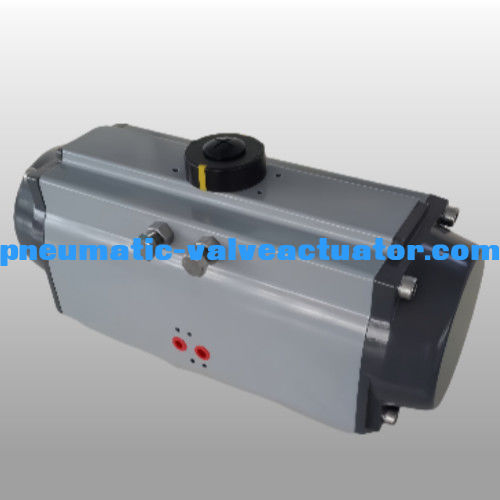

Năng lượng cao Viton niêm phong giá đỡ và Pinion Pneumatic Actuator 90 độ Rotation Pneumatic Valve Actuator
Máy điều khiển khí nén
| Vật liệu | Đồng hợp kim nhôm ép |
| góc quay | 0~90 độ ±5° |
| Cấu trúc | Máy vận hành xoay rack và pinion |
| Áp lực làm việc | 2~8bar |
| Điều trị bề mặt | Anodizing cứng |
| Nhiệt độ hoạt động | Nhiệt độ bình thường: -20oC ((-4oF) ~ 80oC (+176oF) Nhiệt độ cao: -15oC ((+5°F) ~ 150oC (+302°F) Nhiệt độ thấp: -40oC ((-104°F) ~ 80oC (+176°F) |
| Kết nối | NAMUR, ISO5211 và DIN3337 |
| Ứng dụng | van bóng, van bướm và máy quay |
| Màu đầu trang | Xám, đen, xanh trời, xanh đậm, đỏ, cam |
Xây dựng động cơ điều khiển khí quyển dòng AT
1. Chỉ số
Chỉ số vị trí với NAMUR là thuận tiện để lắp đặt phụ kiện như hộp chuyển đổi giới hạn, định vị và như vậy.
2.Pinion
Các bánh răng là chính xác cao và tích hợp, được làm từ thép hợp kim niken, hoàn toàn phù hợp với các tiêu chuẩn mới nhất của ISO5211, DIN3337, NAMUR.Kích thước có thể được tùy chỉnh và thép không gỉ có sẵn.
3. Cơ thể thiết bị
Theo các yêu cầu khác nhau, các hợp kim nhôm ép ASTM6005 cơ thể có thể được điều trị bằng cứng anodized, bột polyester sơn (màu khác nhau có sẵn như xanh dương, cam,màu vàng vv) hoặc PTFE hoặc mạ nickel.
4- Bỏ đầu ra.
Dầu nhôm bột polyester đúc nghiền, sơn màu khác nhau, PTFE hoặc mạ niken.
5.Piston
Các piston rack đôi được làm từ nhôm đúc nghiền được xử lý bằng anodized cứng hoặc được làm từ thép đúc với galvanization.đảo ngược quay bằng cách đơn giản là đảo ngược các piston.
6- Điều chỉnh hành trình.
Hai nút điều chỉnh dừng di chuyển bên ngoài độc lập có thể điều chỉnh 5 ̊ ở cả hai hướng mở và đóng một cách dễ dàng và chính xác.
7. Các bồn phun hiệu suất cao
Các lò xo phủ sẵn được làm từ vật liệu chất lượng cao để chống ăn mòn và tuổi thọ chu kỳ dài hơn,có thể được tháo rời an toàn và thuận tiện để đáp ứng các yêu cầu mô-men xoắn khác nhau bằng cách thay đổi số lượng suối.
8.Bearings & hướng dẫn
Được làm từ vật liệu hỗn hợp có độ ma sát thấp và tuổi thọ lâu, để tránh tiếp xúc trực tiếp giữa các kim loại.
9. O-ring
Các vòng O cao su NBR cung cấp hoạt động không có sự cố ở phạm vi nhiệt độ tiêu chuẩn.
| Mô hình | A | B | C | D | H × I | G | N | J | K | L | M | Kết nối hàng không |
| ATO32 | 110 | 45 | 45 | 20 | 50×25 | 12 | 9 | Æ36 | M5×7.5 |
G1/8" |
||
| AT040 | 122 | 60 | 65 | 20 | 80×30 | 14 | 11 | Æ50 | Æ36 | M6 × 10 | M5×7.5 | NAMUR G1/4" |
| AT052 | 147 | 72 | 72 | 20 | 80×30 | 14 | 11 | Æ50 | Æ36 | M6 × 10 | M5×7.5 | NAMUR G1/4" |
| AT063 | 172 | 88 | 83 | 20 | 80×30 | 18 | 14 | Æ70 | Æ50 | M8 × 13 | M6 × 10 | NAMUR G1/4" |
| AT075 | 184 | 100 | 95 | 20 | 80×30 | 20 | 14 | Æ70 | Æ50 | M8 × 13 | M6 × 10 | NAMUR G1/4" |
| AT083 | 204 | 109 | 103 | 20 | 80×30 | 21 | 17 | Æ70 | Æ50 | M8 × 13 | M6 × 10 | NAMUR G1/4" |
| AT092 | 262 | 117 | 109 | 20 | 80×30 | 22 | 17 | Æ70 | Æ50 | M8 × 13 | M6 × 10 | NAMUR G1/4" |
| AT105 | 268 | 133 | 121 | 20 | 80×30 | 26 | 22 | Æ102 | Æ70 | M10 × 16 | M8 × 13 | NAMUR G1/4" |
| AT125 | 301 | 155 | 143 | 20 | 80×30 | 27 | 22 | Æ102 | Æ70 | M10 × 16 | M8 × 13 | NAMUR G1/4" |
| AT140 | 394 | 173 | 152 | 20 | 80×30 | 32 | 27 | Æ125 | Æ102 | M12 × 20 | M10 × 16 | NAMUR G1/4" |
| AT160 | 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | Æ125 | Æ102 | M12 × 20 | M10 × 16 | NAMUR G1/4" |
| AT190 | 528 | 232 | 206 | 30 | 130×30 | 40 | 36 | Æ140 | M16 × 24 | NAMUR G1/4" | ||
| AT210 | 532 | 257 | 226 | 30 | 130×30 | 40 | 36 | Æ140 | M16 × 24 | NAMUR G1/4" | ||
| AT240 | 660 | 291 | 260 | 30 | 130×30 | 50 | 46 | Æ165 | M20 × 25 | NAMUR G1/4" | ||
| AT270 | 740 | 330 | 294 | 30 | 130×30 | 50 | 46 | Æ165 | M20 × 25 | NAMUR G1/2" | ||
| AT300 | 798 | 354 | 336 | 30 | 130×30 | 60 | 46 | Æ165 | M20 × 25 | NAMUR G1/2" | ||
| AT350 | 880 | 408 | 385 | 30 | 130×30 | 60 | 46 | Æ165 | M20 × 25 | NAMUR G1/2" | ||
| AT400 | 950 | 464 | 516 | 30 | 130×30 | 60 | 55 | Æ254 | Æ165 | 8-M16 × 25 | M20 × 25 | NAMUR G1/2" |
Ứng dụng sản phẩm
AT series Pneumatic Actuator được làm bằng hai piston được điều khiển bởi racks và pinions. Có hai mô hình. Một là mô hình hành động kép, và mô hình khác là Spring Return,có thể phù hợp với các loại dễ cháy, môi trường ăn mòn, bụi bặm, từ trường mạnh, bức xạ, rung động ăn mòn trong nhà hoặc ngoài trời.
Tự động điều khiển trong lĩnh vực điện, hóa dầu, luyện kim, dầu mỏ, khí đốt, thành phố, xây dựng, thoát nước, ngành công nghiệp hóa học, lọc dầu, khai thác mỏ, nhà máy điện, luyện kim, kiến trúc,thuốc, thực phẩm, khí đốt, nghiên cứu khoa học, vv
