Máy điều khiển khí nén rack và pinion
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | OEM |
| Chứng nhận | CE,ATEX,ISO9001 |
| Số mô hình | AT32-AT400 |

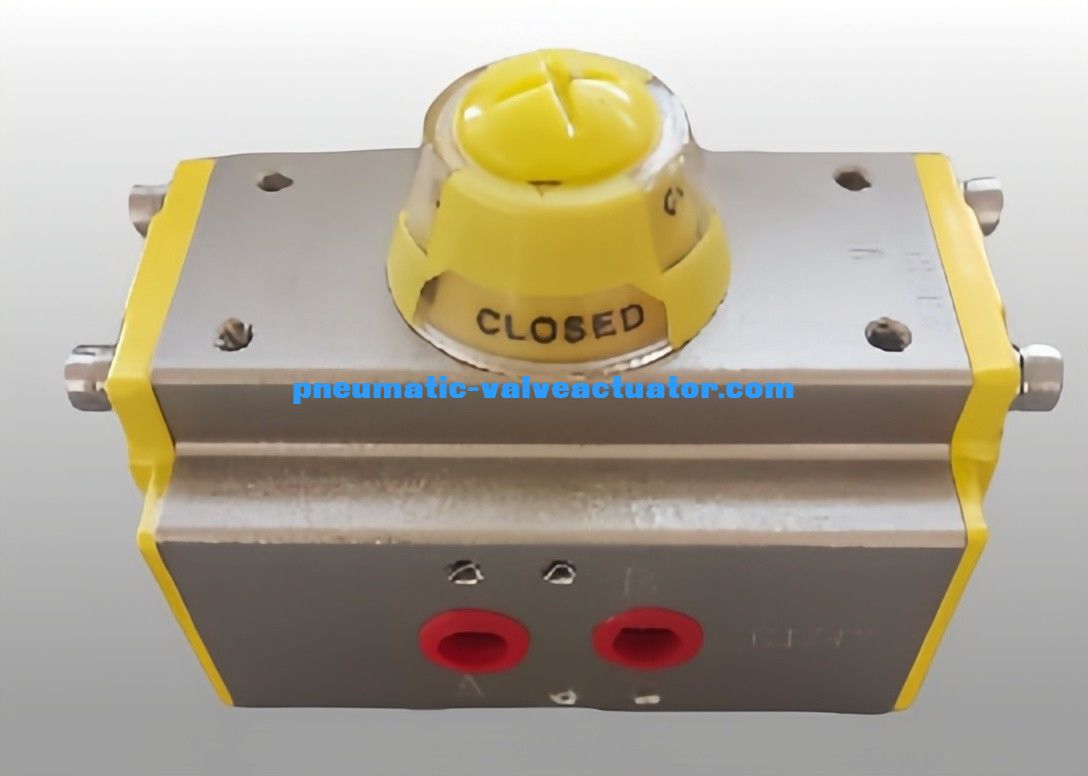

Rack And Pinion Pneumatic Actuator với hướng dẫn mới Cover On / Off Indicator vàng
Máy điều khiển khí nén
| Vật liệu | Đồng hợp kim nhôm ép |
| góc quay | 0 ~ 90 độ |
| Cấu trúc | Động cơ quay rack và pinion |
| Áp lực làm việc | 2~8bar |
| Điều trị bề mặt | Anodizing cứng |
| Nhiệt độ hoạt động | Nhiệt độ bình thường: -20oC ((-4oF) ~ 80oC (+176oF); Nhiệt độ cao: -15oC ((+5°F) ~ 150oC (+302°F); Nhiệt độ thấp: -40oC ((-104°F) ~ 80oC (+176°F). |
| Kết nối | NAMUR, ISO5211 và DIN3337 |
| Ứng dụng | van bóng, van bướm và máy quay |
| Màu ly | Xám, đen, xanh trời, xanh đậm, đỏ, cam |
Tuyên bố về sử dụng và lựa chọn các thiết bị điều khiển khí động dòng AT
Thông qua nghiên cứu, phát triển và thiết kế, các thiết bị điều khiển khí quyển dòng AT kết hợp các vật liệu công nghệ mới nhất và ý tưởng sáng tạo. Sản phẩm tự hào tự hào về các tính năng sau.
Phù hợp đầy đủ với các thông số kỹ thuật mới nhất: ISO5211,DIN3337 và VDINDE-3854,NAMUR.
Các loại nhôm cường độ caocơ thể sở hữumột mài màibề mặt bên trongđược phủ với oxy anode cứng cho tuổi thọ dài.Lôihệ sốcủa ma sát và nhanh chónghiệu suất.
Hoàn hảo nhỏ gọn vàhiện đại hóa xây dựng cùng với nhiều thông số kỹ thuật làmsự lựa chọn vừa kinh tế vừa có lợi.
Tất cả các bề mặt hoạt động áp dụng vòng bi chất lượng caokết quảtrong ma sát thấp, tuổi thọ chu kỳ cao, và không có tiếng ồn
Hai đột quỵ bên ngoài độc lậpđiều chỉnhBốc có thể dễ dàng và chính xác điều chỉnh ±5°ở cả hai hướng mở và gần.
Các bộ điều khiển đường viền tương tự có các chế độ hoạt động hoạt động kép và hoạt động đơn (Spring -Return).
Chỉ số đa chức năng với NAMUR là thuận tiện để lắp đặt phụ kiện.
Xuân tải được nén trước là thuận tiện cho các quy trình lắp đặt an toàn và phá vỡ.
Các pít và nắp đầu nhôm đúc ép có cường độ cao và trọng lượng nhẹ.
Các vật liệu vòng O khác nhau có sẵn cho nhiệt độ cao và thấp.
Động cơ điện tửvan được lắp đặt dễ dàng mà không cần bất kỳ tấm nối nào.
Máy điều khiển quay khí nén được sử dụng rộng rãi trong van bóng và van bướm.
Chi phí thấp, thiết kế nhỏ gọn, tuổi thọ dài.
Loại thiết bị điều khiển khí nén: hoạt động đơn (trở lại mùa xuân) hoặc hoạt động kép.
Màu sắc: cam, xanh dương, đen, xám đậm. chúng tôi chấp nhận màu sắc OEM và thương hiệu.
Áp suất hoạt động của động cơ bơm khí: 0,3 ~ 0,8MPa
Kết nối phía dưới: ISO 5211
Tiêu chuẩn van điện tử: Namur
Phụ kiện của thiết bị điều khiển khí: hộp chuyển đổi giới hạn, van điện tử, thiết bị định vị.
| Mô hình | A | B | C | D | H × I | G | N | J | K | L | M | Kết nối hàng không |
| ATO32 | 110 | 45 | 45 | 20 | 50×25 | 12 | 9 | Æ36 | M5×7.5 |
G1/8" |
||
| AT040 | 122 | 60 | 65 | 20 | 80×30 | 14 | 11 | Æ50 | Æ36 | M6 × 10 | M5×7.5 | NAMUR G1/4" |
| AT052 | 147 | 72 | 72 | 20 | 80×30 | 14 | 11 | Æ50 | Æ36 | M6 × 10 | M5×7.5 | NAMUR G1/4" |
| AT063 | 172 | 88 | 83 | 20 | 80×30 | 18 | 14 | Æ70 | Æ50 | M8 × 13 | M6 × 10 | NAMUR G1/4" |
| AT075 | 184 | 100 | 95 | 20 | 80×30 | 20 | 14 | Æ70 | Æ50 | M8 × 13 | M6 × 10 | NAMUR G1/4" |
| AT083 | 204 | 109 | 103 | 20 | 80×30 | 21 | 17 | Æ70 | Æ50 | M8 × 13 | M6 × 10 | NAMUR G1/4" |
| AT092 | 262 | 117 | 109 | 20 | 80×30 | 22 | 17 | Æ70 | Æ50 | M8 × 13 | M6 × 10 | NAMUR G1/4" |
| AT105 | 268 | 133 | 121 | 20 | 80×30 | 26 | 22 | Æ102 | Æ70 | M10 × 16 | M8 × 13 | NAMUR G1/4" |
| AT125 | 301 | 155 | 143 | 20 | 80×30 | 27 | 22 | Æ102 | Æ70 | M10 × 16 | M8 × 13 | NAMUR G1/4" |
| AT140 | 394 | 173 | 152 | 20 | 80×30 | 32 | 27 | Æ125 | Æ102 | M12 × 20 | M10 × 16 | NAMUR G1/4" |
| AT160 | 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | Æ125 | Æ102 | M12 × 20 | M10 × 16 | NAMUR G1/4" |
| AT190 | 528 | 232 | 206 | 30 | 130×30 | 40 | 36 | Æ140 | M16 × 24 | NAMUR G1/4" | ||
| AT210 | 532 | 257 | 226 | 30 | 130×30 | 40 | 36 | Æ140 | M16 × 24 | NAMUR G1/4" | ||
| AT240 | 660 | 291 | 260 | 30 | 130×30 | 50 | 46 | Æ165 | M20 × 25 | NAMUR G1/4" | ||
| AT270 | 740 | 330 | 294 | 30 | 130×30 | 50 | 46 | Æ165 | M20 × 25 | NAMUR G1/2" | ||
| AT300 | 798 | 354 | 336 | 30 | 130×30 | 60 | 46 | Æ165 | M20 × 25 | NAMUR G1/2" | ||
| AT350 | 880 | 408 | 385 | 30 | 130×30 | 60 | 46 | Æ165 | M20 × 25 | NAMUR G1/2" | ||
| AT400 | 950 | 464 | 516 | 30 | 130×30 | 60 | 55 | Æ254 | Æ165 | 8-M16 × 25 | M20 × 25 | NAMUR G1/2" |
Ứng dụng sản phẩm
AT series Pneumatic Actuator được làm bằng hai piston được điều khiển bởi racks và pinions. Có hai mô hình. Một là mô hình hành động kép, và mô hình khác là Spring Return,có thể phù hợp với các loại dễ cháy, môi trường ăn mòn, bụi bặm, từ trường mạnh, bức xạ, rung động ăn mòn trong nhà hoặc ngoài trời.
Tự động điều khiển trong lĩnh vực điện, hóa dầu, luyện kim, dầu mỏ, khí đốt, thành phố, xây dựng, thoát nước, ngành công nghiệp hóa học, lọc dầu, khai thác mỏ, nhà máy điện, luyện kim, kiến trúc,thuốc, thực phẩm, khí đốt, nghiên cứu khoa học, vv
