Máy điều khiển khí nén rack và pinion
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | OEM |
| Chứng nhận | CE,ATEX,ISO9001 |
| Số mô hình | AT32-AT400 |

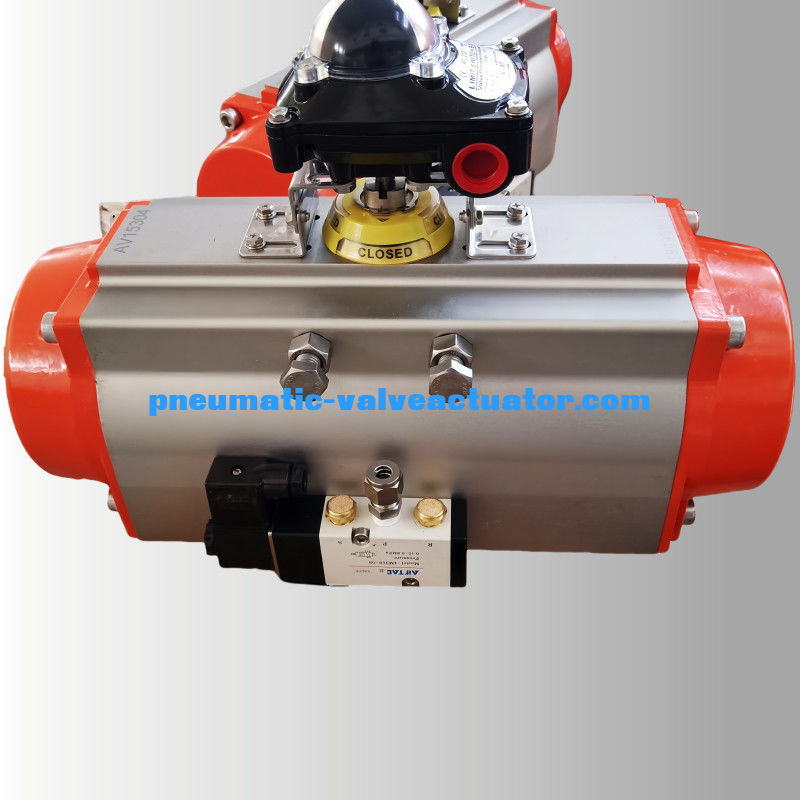

Rack And Pinion Quarter-Turn Pneumatic Rotary Actuators Control Valves (Các van điều khiển động cơ quay khí nén)
Máy điều khiển khí nén
| Vật liệu | Đồng hợp kim nhôm ép |
| góc quay | 0 ~ 90 độ |
| Cấu trúc | Động cơ quay rack và pinion |
| Áp lực làm việc | 2~8bar |
| Điều trị bề mặt | Anodizing cứng |
| Nhiệt độ hoạt động | Nhiệt độ bình thường: -20oC ((-4oF) ~ 80oC (+176oF); Nhiệt độ cao: -15oC ((+5°F) ~ 150oC (+302°F); Nhiệt độ thấp: -40oC ((-104°F) ~ 80oC (+176°F). |
| Kết nối | NAMUR, ISO5211 và DIN3337 |
| Ứng dụng | van bóng, van bướm và máy quay |
| Màu ly | Xám, đen, xanh trời, xanh đậm, đỏ, cam |
Xây dựng máy điều khiển khí
1, Chỉ số
Chỉ số vị trí động cơ khí nén với NAMUR thuận tiện để lắp đặt phụ kiện như hộp Limit Switch, định vị và vân vân.
2, Pinion
Pneumatic actuator pinion là chính xác cao và tích hợp, được làm từ thép hợp kim niken, hoàn toàn phù hợp với các tiêu chuẩn mới nhất của ISO5211, DIN3337, NAMUR.Kích thước có thể được tùy chỉnh và thép không gỉ có sẵn.
3, Cơ thể thiết bị
Theo các yêu cầu khác nhau, hợp kim nhôm ép ASTM6005.bột polyester sơn (có sẵn nhiều màu khác nhau như xanh dương, màu cam, màu vàng vv), PTFE hoặc Nickel.
4, Kết thúc
Máy điều khiển khí nén DIE đúc bột nhôm polyester sơn màu khác nhau, PTFE hoặc Nickel bọc.
5, Piston
Các piston kệ đôi được làm từ die-đóng nhôm được xử lý với Hard anodized hoặc làm từ thép đúc với galvanization. vị trí gắn hình, vòng đời dài và vận hành nhanh,đảo ngược quay bằng cách đơn giản là đảo ngược các piston.
6, Điều chỉnh du lịch
Các cọc điều chỉnh kéo độc lập bên ngoài có thể điều chỉnh ± 5 ° ở cả hai hướng mở và đóng một cách dễ dàng và chính xác.
7, Các lò xo hiệu suất cao
Các muỗng phun lớp phủ được làm từ thử nghiệm hiệu suất cao để chống ăn mòn và tuổi thọ lâu hơn,có thể bị hủy một cách an toàn và thuận tiện để đáp ứng các yêu cầu mô-men xoắn khác nhau bằng cách thay đổi số lượng các lò xo.
8, Xích và hướng dẫn
Alloy nhôm Rack Pinion Pneumatic Actuator Air Quarter Turn Actuator ISO5211/DIN3337 được làm từ vật liệu hợp chất ma sát thấp, tuổi thọ dài, để tránh tiếp xúc trực tiếp giữa kim loại.Việc bảo trì và thay thế là dễ dàng và thuận tiện.
9, O-ring
Vòng O cao su NBR cung cấp hoạt động không có vấn đề ở phạm vi nhiệt độ tiêu chuẩn.
| Mô hình | A | B | C | D | H × I | G | N | J | K | L | M | Kết nối hàng không |
|
ATO32
|
110 | 45 | 45 | 20 | 50×25 | 12 | 9 | Æ36 | M5×7.5 |
G1/8" |
||
| AT040 | 122 | 60 | 65 | 20 | 80×30 | 14 | 11 | Æ50 | Æ36 | M6 × 10 | M5×7.5 | NAMUR G1/4" |
| AT052 | 147 | 72 | 72 | 20 | 80×30 | 14 | 11 | Æ50 | Æ36 | M6 × 10 | M5×7.5 | NAMUR G1/4" |
| AT063 | 172 | 88 | 83 | 20 | 80×30 | 18 | 14 | Æ70 | Æ50 | M8 × 13 | M6 × 10 | NAMUR G1/4" |
| AT075 | 184 | 100 | 95 | 20 | 80×30 | 20 | 14 | Æ70 | Æ50 | M8 × 13 | M6 × 10 | NAMUR G1/4" |
| AT083 | 204 | 109 | 103 | 20 | 80×30 | 21 | 17 | Æ70 | Æ50 | M8 × 13 | M6 × 10 | NAMUR G1/4" |
| AT092 | 262 | 117 | 109 | 20 | 80×30 | 22 | 17 | Æ70 | Æ50 | M8 × 13 | M6 × 10 | NAMUR G1/4" |
| AT105 | 268 | 133 | 121 | 20 | 80×30 | 26 | 22 | Æ102 | Æ70 | M10 × 16 | M8 × 13 | NAMUR G1/4" |
| AT125 | 301 | 155 | 143 | 20 | 80×30 | 27 | 22 | Æ102 | Æ70 | M10 × 16 | M8 × 13 | NAMUR G1/4" |
| AT140 | 394 | 173 | 152 | 20 | 80×30 | 32 | 27 | Æ125 | Æ102 | M12 × 20 | M10 × 16 | NAMUR G1/4" |
| AT160 | 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | Æ125 | Æ102 | M12 × 20 | M10 × 16 | NAMUR G1/4" |
| AT190 | 528 | 232 | 206 | 30 | 130×30 | 40 | 36 | Æ140 | M16 × 24 | NAMUR G1/4" | ||
| AT210 | 532 | 257 | 226 | 30 | 130×30 | 40 | 36 | Æ140 | M16 × 24 | NAMUR G1/4" | ||
| AT240 | 660 | 291 | 260 | 30 | 130×30 | 50 | 46 | Æ165 | M20 × 25 | NAMUR G1/4" | ||
| AT270 | 740 | 330 | 294 | 30 | 130×30 | 50 | 46 | Æ165 | M20 × 25 | NAMUR G1/2" | ||
| AT300 | 798 | 354 | 336 | 30 | 130×30 | 60 | 46 | Æ165 | M20 × 25 | NAMUR G1/2" | ||
| AT350 | 880 | 408 | 385 | 30 | 130×30 | 60 | 46 | Æ165 | M20 × 25 | NAMUR G1/2" | ||
| AT400 | 950 | 464 | 516 | 30 | 130×30 | 60 | 55 | Æ254 | Æ165 | 8-M16 × 25 | M20 × 25 | NAMUR G1/2" |
Ứng dụng sản phẩm
AT series Pneumatic Actuator được làm bằng hai piston được điều khiển bởi racks và pinions. Có hai mô hình. Một là mô hình hành động kép, và mô hình khác là Spring Return,có thể phù hợp với các loại dễ cháy, môi trường ăn mòn, bụi bặm, từ trường mạnh, bức xạ, rung động ăn mòn trong nhà hoặc ngoài trời.
Tự động điều khiển trong lĩnh vực điện, hóa dầu, luyện kim, dầu mỏ, khí đốt, thành phố, xây dựng, thoát nước, ngành công nghiệp hóa học, lọc dầu, khai thác mỏ, nhà máy điện, luyện kim, kiến trúc,thuốc, thực phẩm, khí đốt, nghiên cứu khoa học, vv
